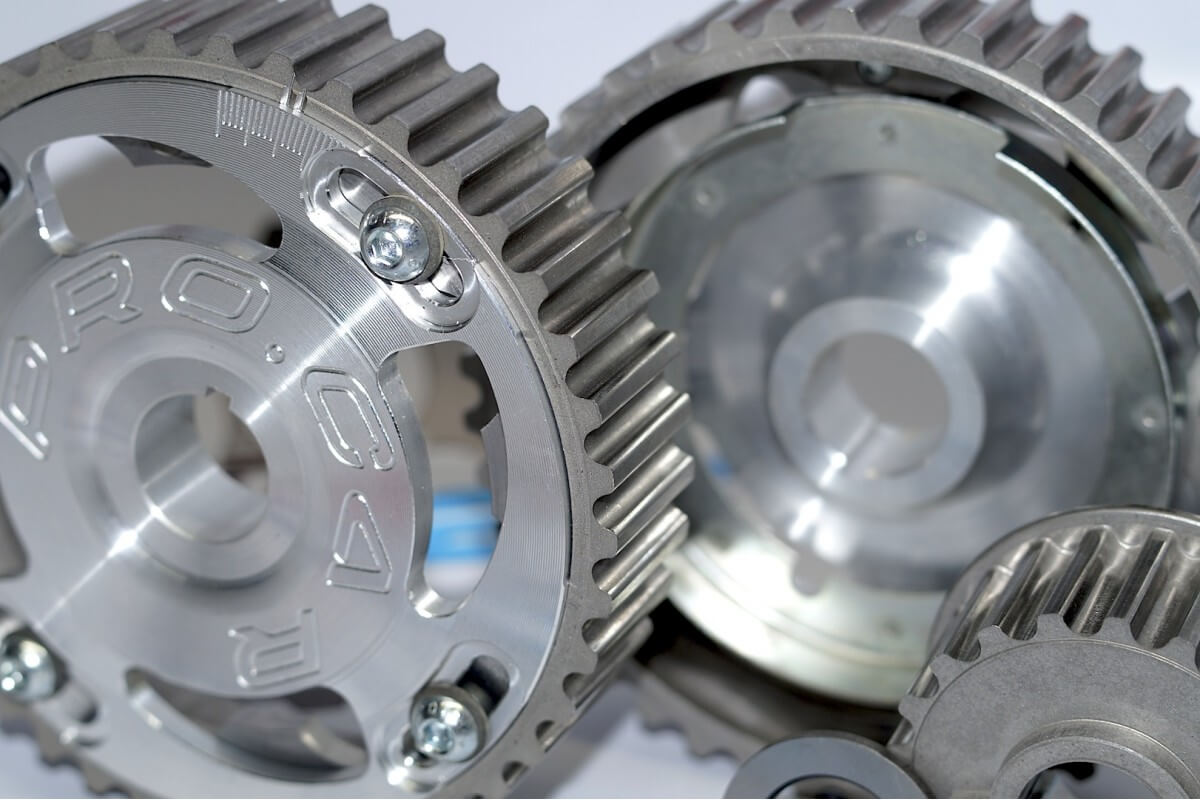

Зубчатые колеса – изделия общемашиностроительного применения. Их изготовление востребовано в машиностроении, судостроении, пищевом производстве, горнодобывающей промышленности, зубчатые колеса используются в автомобильных дифференциалах, буровых установках, подъемниках, железнодорожных вагонах и т. д. В зависимости от конфигурации изделия, требуемых характеристик точности и эффективности, производство колес может осуществляться различными методами с применением нескольких видов металлообрабатывающих станков. Подобными факторами объясняется широкий выбор станочного оборудования, используемого в зубообработке.
Виды станков для нарезания и обработки зубьев
Производство зубчатых колес подразумевает различные операции: черновую и чистовую обработку зубьев, приработку изделий, доводку, закругление торцов зубьев и пр. Все зубообрабатывающее оборудование делится на несколько категорий:
- зубошлифовальные станки;
- зубострогальные станки;
- притирочные станки;
- зубофрезерные установки;
- зубодолбежные станки, в том числе применяемые для обработки зубчатых секторов и нарезания реек;
- зубошлифовальные станки с червячным или профильным кругом;
- станки для снятия заусенцев с кромок зубьев;
- контрольно-обкатная техника.
Применение зубообрабатывающих станков
Зубофрезерные станки используют для нарезания цилиндрических прямозубых, косозубых и шевронных колес, а также элементов червячной передачи. При помощи зубодолбежных станков выполняется нарезка цилиндрических колес наружного и внутреннего зацепления, колес с ограничительными буртами, зубчатых секторов. Зубострогальные станки используют для обкатки конических колес с прямым зубом. На шевинговальных станках выполняется чистовая обработка колес методом бреющего резания. Посредством хонинговальных установок обрабатывают прямозубые и косозубые колеса с мелким модулем, а также шестерни с фланкированным профилем и бочкообразной формой зуба. При помощи зубопритирочных станков выполняют окончательную обработку закаленных колес, а для незакаленных изделий применяют зубообкаточные установки.
Критерии выбора подходящего оборудования
Изготовление зубчатых колес часто требует применения разнообразных видов станков. Выбирая подходящее оборудование, необходимо учитывать следующие характеристики и требования:
- вид и конструктивные особенности обрабатываемого колеса;
- метод обработки;
- тип инструмента.
Обработка зубчатых колес на станках позволяет не только придавать изделию нужную форму, но и проводить обкатку, притирку, шлифовку, шевингование и прочие операции, способствующие уменьшению шероховатости металла и получению гладкой рабочей поверхности.
