Станок с числовым программным управлением – важный помощник для различных отраслей промышленности. Ведь именно на ЧПУ станках изготавливают зубчатые колеса для сельхозтехники, выпускают ролики для конвейеров в горной добыче, создают шнеки для пищевых предприятий и т. д.
ЧПУ позволяет автоматизировать обработку заготовок и обеспечить повышенную точность и эффективность производства. Однако многие операторы не используют все возможности, которые предоставляют ЧПУ станки. Рассмотрим 10 полезных команд ЧПУ, которые помогут оптимизировать производственные процессы и улучшить качество выпускаемых деталей.
G-код:

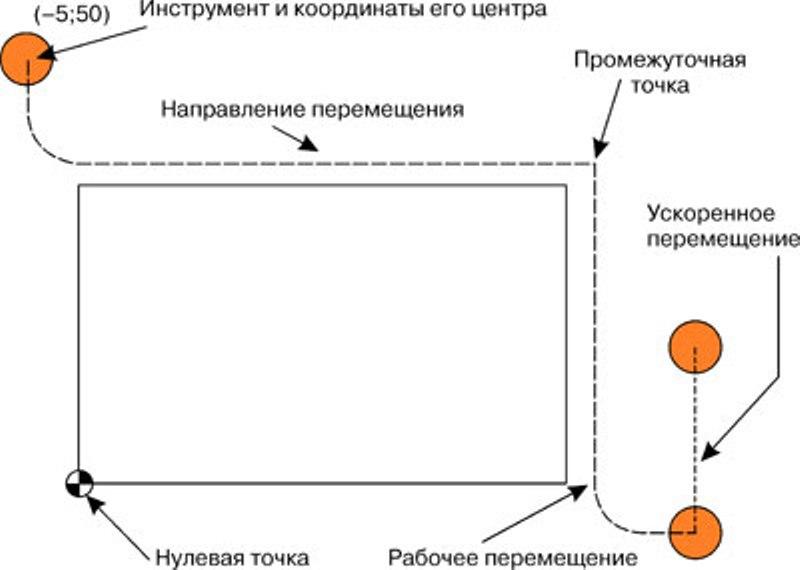

- G00: Ускоренное перемещение
Команда G00 применяется для ускоренного перемещения инструмента в заданную точку без обработки материала. Она помогает сократить время холостого хода инструмента и повысить производительность.
- G02/G03: Круговая интерполяция
G02 и G03 позволяют выполнять круговые перемещения инструмента по ходу или против хода часовой стрелки, предварительно указав центр окружности и радиус.
- G17/G18/G19: Выбор основной плоскости обработки
Посредством этих команд можно выбрать рабочую координатную плоскость: G17 – XY, G18 – XZ, G19 – YZ. Они определяют, в какой плоскости будут выполняться операции обработки деталей.
- G28/G30: Возврат в нулевую точку
Команды G28 и G30 отвечают за перемещение инструмента в нулевую позицию. Применяются для быстрого возврата инструмента в начальное положение или установки новой заготовки.
- G50: Установка максимальной частоты вращения шпинделя
Команда G50 устанавливает максимальную скорость движения рабочего органа станка. Она полезна для контроля производительности и безопасности работы.
- G90/G91: Абсолютные и относительные координаты
G90 переводит станок в режим абсолютных координат, в то время как G91 переводит в режим относительных координат. Переключение между ними удобно в различных ситуациях.
M-код:
- M03/M04/M05: Управление шпинделем
M03 включает вращение шпинделя по часовой стрелке, а M04 – в обратную сторону. M05 останавливает рабочий орган. Правильное управление шпинделем влияет на качество обработки.
- M06: Смена инструмента
Команда M06 применяется для автоматической замены инструмента во время обработки. За счет нее программа может задействовать разную инструментальную оснастку без участия оператора.
- M08/M09: Управление охлаждением
M08 включает систему охлаждения, а M09 – выключает ее. Корректное управление охлаждением помогает предотвратить перегрев инструмента и заготовок, улучшив тем самым производительность.
- M30: Завершение программы
M30 необходима для окончания программы и ее полной остановки. Помогает избежать повторного выполнения команд или перемещения инструмента после завершения работы.
Знание и использование этих команд помогает качественно выполнять токарно-фрезерные работы в Москве от одной детали, оптимизировать производственные процессы и обеспечить безопасную эксплуатацию станков с ЧПУ.
