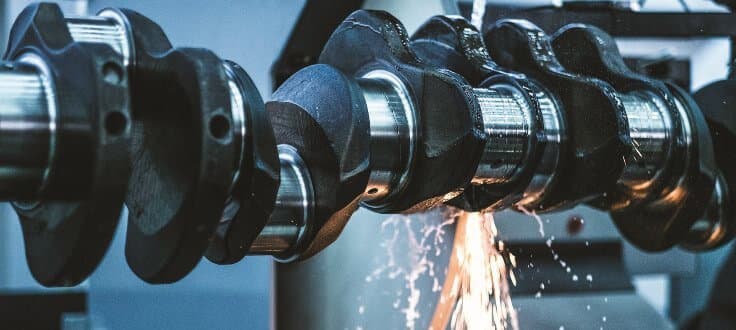

Шлифование – основной способ чистовой обработки поверхностей валов. Данная операция металлообработки позволяет получать более гладкую и чистую поверхность изделия без потери системной точности и жесткости. Современное шлифование валов подразделяется на несколько видов, отличающихся эксплуатируемым оборудованием и способом подачи.
Методы шлифования валов
Процесс шлифования позволяет в короткие сроки придавать изделию качественный внешний вид. С помощью подобной металлообработки с поверхности вала убирают неровности, царапины, углубления и т. д., получая чистую и отполированную область. Операции шлифовки валов требуют задействования специализированного оборудования и инструментов, а сам процесс обработки – обильной подачи смазочно-охлаждающих жидкостей в рабочую зону. Для шлифовки поверхностей валов применяются круглошлифовальные и бесцентрово-шлифовальные станки, на которых обработка детали может осуществляться несколькими способами.
Металлообрабатывающие предприятия производят шлифование валов следующими методами:
- с продольной подачей на круглошлифовальном станке – подходит для работы с изделиями, имеющими удлиненные поверхности;
- с глубинным шлифованием – основывается на применении больших глубин резания, задействуют преимущественно для одновременной обработки нескольких поверхностей;
- с продольной подачей на бесцентрово-шлифовальном станке – используется для обработки гладких изделий;
- методом врезания – применяется для обработки коротких жестких деталей и поверхностей фасонного типа.
Оборудование для обработки шлифованием
Для придания валу оптимального внешнего вида и высоких показателей точности, специалисты металлообрабатывающей отрасли задействуют два вида станков: круглошлифовальные и бесцентрово-шлифовальные. Первые применяют для обработки наружных цилиндрических и конических поверхностей, для этого изделия устанавливают в центрах станка, патроне или цанге. Станки бесцентрово-шлифовального типа также предназначены для обработки поверхностей гладких валов и изделий с буртиком по нескольким технологиям.
Круглое шлифование валов
Операции круглого шлифования позволяют производить обычную и тонкую обработку поверхности вала. Для работы на круглошлифовальных станках применяются методы продольной и поперечной подачи. С помощью технологии шлифования обрабатывают как длинные, так и короткие детали. К особенностям круглого шлифования можно отнести:
- малую глубину резания;
- большую скорость вращения шлифовального круга;
- низкую скорость вращения заготовки;
- потребность в усиленном охлаждении;
- продолжительный процесс выхаживания.
Бесцентровое шлифование
Шлифовка валов на бесцентровом оборудовании также включает несколько способов обработки. Метод врезания позволяет шлифовать валы с буртиком, в то время как технология продольной подачи подходит для обработки гладких поверхностей.
Бесцентровому шлифованию свойственны:
- высокая производительность;
- отсутствие необходимости создания центровых отверстий в детали;
- цена шлифовки валов зависит от конфигурации изделия и метода его обработки.
