Шлифование – основная операция чистовой обработки при изготовлении, ремонте и модернизации валов. С помощью шлифовки металлическая поверхность приобретает особую гладкость и чистоту, при этом изделие остается прочным и жестким. Шлифовальные работы для валов осуществляются в нескольких вариациях, операции различаются используемым оборудованием и способом подачи.
Назначение и виды шлифовки
Шлифовальные операции придают изделию правильный, завершенный вид – использование современных станков не только повышает эстетические качества валов, но и обеспечивает их точные геометрические и размерные характеристики. Шлифовка валов позволяет убрать с рабочих поверхностей деталей все неровности, задиры, царапины, трещины, вмятины, прочие дефекты и повреждения. Результатом шлифования становится чистая, гладкая, отполированная поверхность обработанного вала.
Для шлифовки валов применяются специализированные станки, инструментарий и жидкие технологические средства – смазочно-охлаждающие составы различной концентрации и вязкости. Финальная обработка валов может выполняться в нескольких режимах:
- с продольной подачей – заготовка, закрепленная на рабочем столе, равномерно вращается и совершает продольное движение относительно рабочего инструмента попеременно в обе стороны;
- глубинное шлифование – врезная обработка на глубину осуществляется периодически в конце каждого одинарного или двойного хода стола, пока не будет достигнут требуемый диаметр вала;
- методом врезания – он предусматривает одновременную обдирку всех поверхностей вала, подходит для обработки профильных и ступенчатых деталей.
Цена шлифовки вала зависит от используемого метода обработки, эксплуатируемого оборудования, исходного качества металлической поверхности и требований к ее конечному виду.
Шлифовальные станки

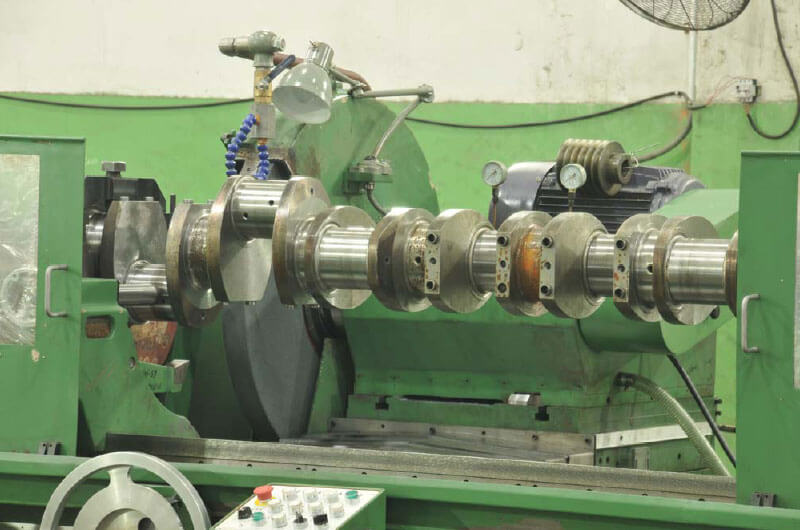

Шлифовка металлических валов выполняется на круглошлифовальных и бесцентровых шлифовальных станках. Круглошлифовальные установки необходимы в обработке наружных поверхностей цилиндрической и конической формы. Такие станки обеспечивают стабильное качество шлифования валов и точную обработку. Бесцентровые шлифовальные станки используют при обработке поверхностей гладких валов и деталей с буртами. Отсутствие биения ведущего круга позволяет получать более точную форму изделия без каких-либо погрешностей.
