Чтобы изготовить какую-либо деталь на заказ, недостаточно просто указать в заявке ее тип. Специалисты должны знать точные параметры будущего изделия, которые обычно указываются в чертежах. Однако не всегда клиент может предоставить подробную конструкторскую документацию, например чертежи могут устареть или потеряться. В таком случае на помощь приходит изготовление шестерен по образцу, фотографии, эскизу.
Когда требуется изготовление шестерни по образцу
Представленный образец детали, ее фотографии или эскиз – альтернатива готовому чертежу в нескольких ситуациях:
- когда конструкторская документация была утеряна или изначально отсутствовала;
- когда требуется оперативное изготовление шестерни на замену вышедшей из строя детали;
- если параметры элемента необходимо скорректировать или модернизировать.

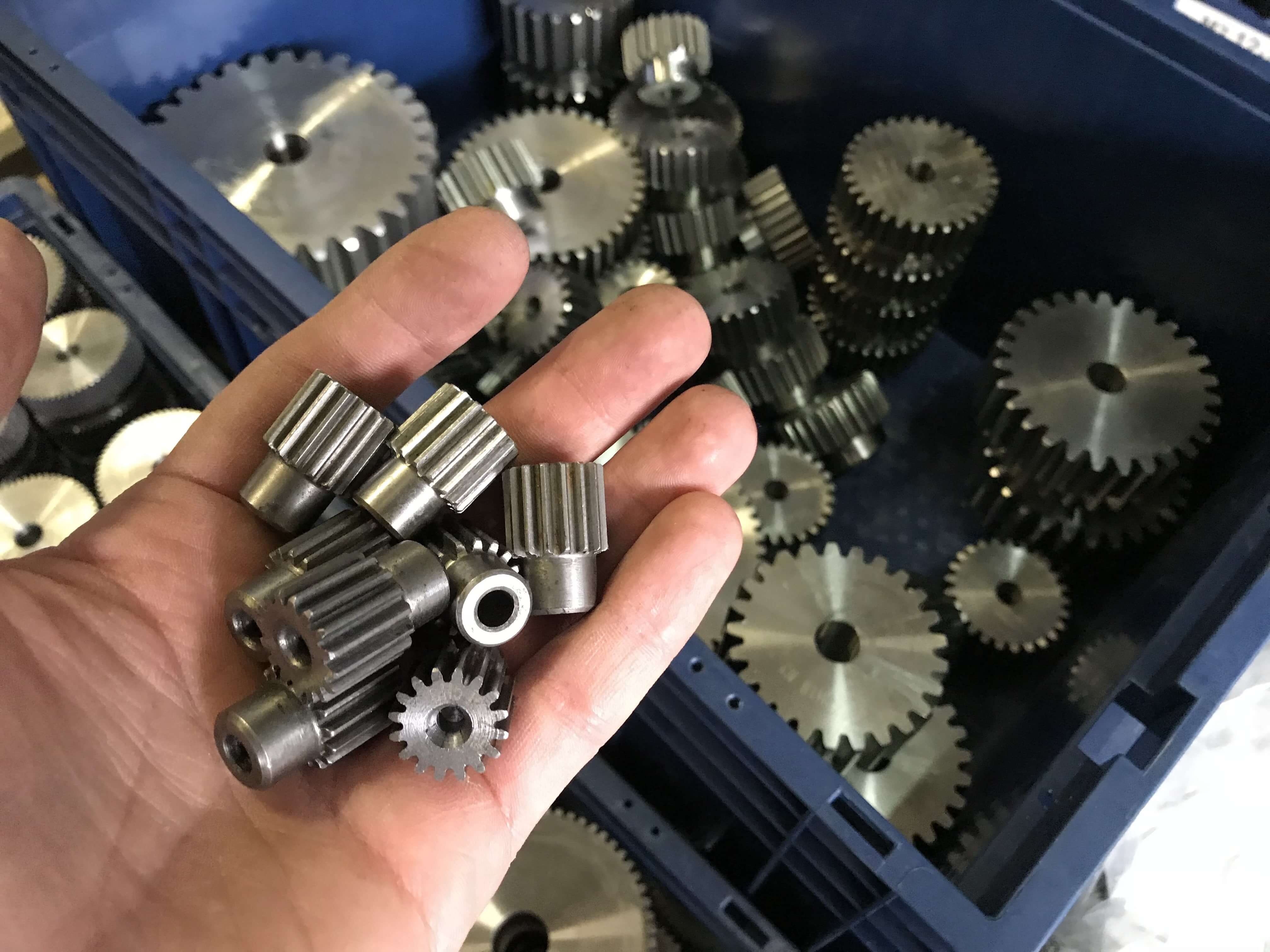

Квалифицированные специалисты способны изготовить по образцу шестерни различных модификаций и размеров: прямо- и косозубые, конические с прямым и круговым зубом, червячные, детали для редукторов, планетарных механизмов и т. д. При инженерной поддержке мастеров, наличии современного и высокотехнологичного оборудования для металлообработки создается необходимая база, чтобы выполнить изготовление шестерен по образцу любой сложности.
Особенности производства по фотографии или представленному образцу
Если в распоряжении заказчика имеется деталь, аналогичная той, что необходимо изготовить, производственный процесс получится упростить. Для этого клиент должен предоставить образец – привезти его в мастерскую компании, предварительно подготовив и очистив деталь от загрязнений. Такой формат работы допустим для мобильных шестерен, габариты которых позволяют без труда передать деталь в руки профессионалов. Если же образец шестерни громоздкий, для изготовления можно предоставить фотографии – изображения элемента должны быть с разных ракурсов (сверху, снизу, с боковых сторон, под углами), отражать все конструктивные особенности и код маркировки детали. Дополнительно специалисты металлообрабатывающего предприятия могут попросить заказчика измерить некоторые части шестерни. В случае с представленным образцом все вспомогательные измерения мастера проводят самостоятельно.
В обоих случаях на основе представленной информации специалисты разрабатывают техническую документацию, в том числе чертеж детали.
Что содержит чертеж
Подготовка чертежа значительно упрощает изготовление шестерни по образцу и существенно повышает точность будущего изделия. В чертежах указывают:
- диаметр посадочного отверстия;
- размеры шпонки;
- модуль;
- наружный и внутренний диаметр;
- число зубьев;
- окружной шаг;
- основные геометрические параметры зуба и многое другое.
