Валы – детали, получившие широкое распространение в разнообразных промышленных отраслях: машиностроении, деревообработке, пищевом производстве и т. д. Современная металлообработка позволяет изготавливать валы несколькими способами, выбор подходящей технологии и оборудования зависит от ряда факторов.
Виды валов
Валы относятся к подклассам длинных деталей, имеющих форму цилиндра. Длина вала в несколько раз превышает его диаметр, а само изделие может быть:
- гладким;
- ступенчатым;
- фланцевым;
- сплошным;
- полым;
- комбинированным;
- коленчатым;
- кривошипным;
- эксцентриковым и т.д.
Технологичность вала характеризуют: жесткость конструкции, рациональный выбор материала изготовления, геометрия и форма изделия, точность размеров, соответствие поверхности заявленным требованиям качества.
Жесткость – один из наиболее важных технологических параметров валов. Конструкция вала считается жесткой тогда, когда длина изделия не превышает показатель в 12 значений диаметра. Валы длиннее двенадцатикратного показателя диаметра относятся к нежестким конструкциям.
Материалы изготовления
Для изготовления валов применяют углеродистые и легированные стали, отвечающие требованиям высокой прочности и хорошей обрабатываемости. Материал изготовления должен быть удобен при механической и термической металлообработке, ремонте валов в Москве. Для улучшения обрабатываемости заготовок и их технических характеристик процесс изготовления включает дополнительные операции, например, нормализационный отжиг. Помимо стали, для производства может применяться и высокопрочный чугун – например, при изготовлении распределительных и коленчатых валов.
Особенности выбора технологии создания валов
Изготовление валов на заказ может включать разнообразные операции, такие как:

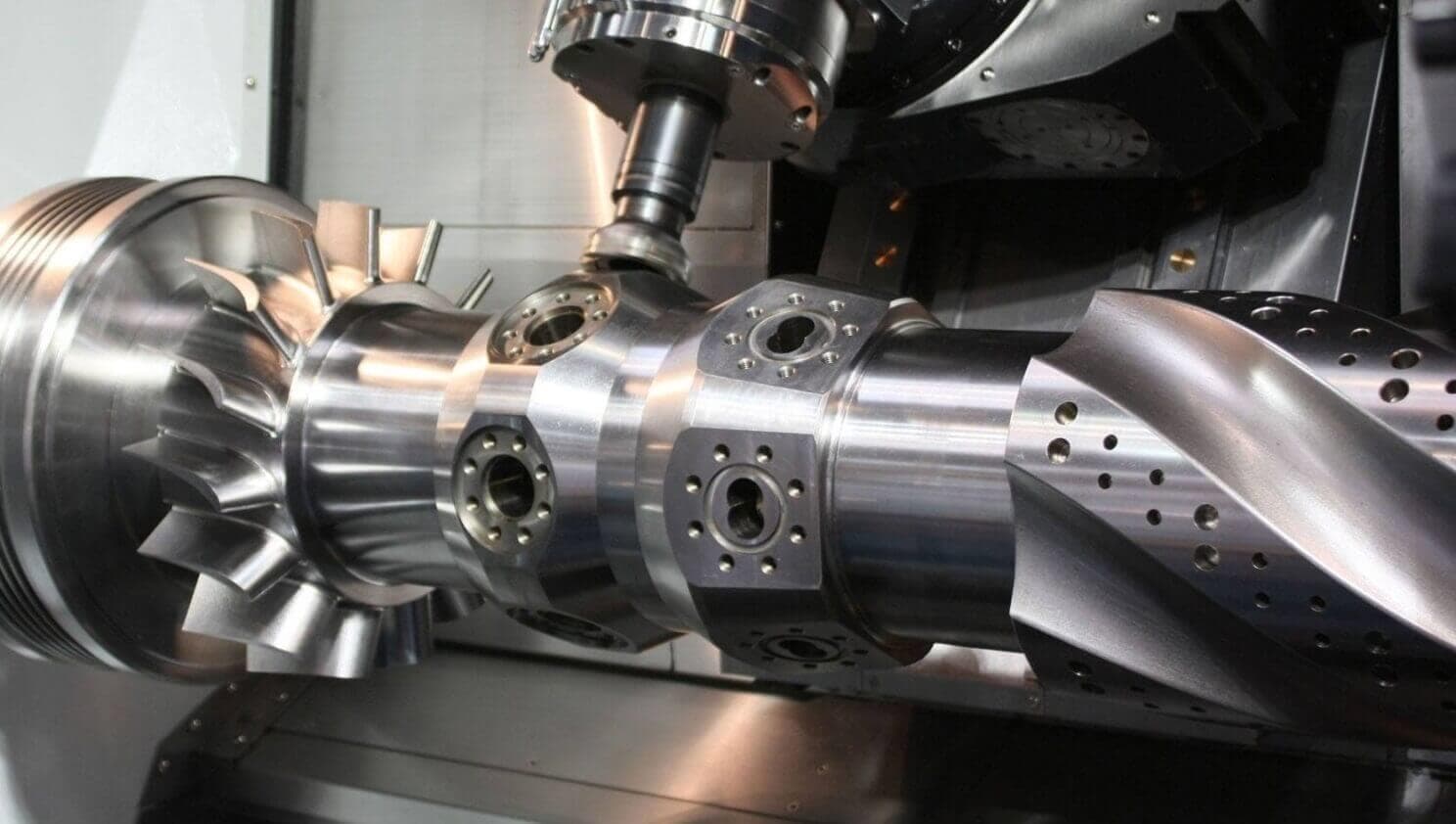

- точение на токарном оборудовании 1К62, ДИП300, обработка на станках с ЧПУ;
- нарезание шлицев;
- нарезка шпоночных пазов;
- термообработка вала;
- шлифовка поверхностей и т.д.
При выборе оптимальной технологии производства учитываются конструктивные и технологические особенности валов, условия их эксплуатации, предъявляемые требования к поверхностям изделия, трудоемкость, эффективность и себестоимость методов изготовления. Для определения подходящего оборудования и необходимого алгоритма действий, мастера предварительно уделяют внимание и анализируют все аспекты изготовления, в том числе и цену шлифовки вала, специфику эксплуатируемых материалов, объем работ и удобство проведения каждой конкретной операции.
